Holborn 6500.

Holborn 6500 00


In Nederland zijn, tot de begin jaren 80, diverse computerfabrikanten geweest. Een heel bekende was Tulip computers welke in deze tijd nog Compudata genaamd was. Een minder bekende naam is Holborn computers. Een computerfabrikant welke is gestart in Holten en later in Enschedé verder is gegaan.

Holborn's eerste systeem was de 9100 computer. Deze computer draaide alle programma's uit ROM. De data kon opgeslagen worden op 8" diskettes. Door de software in ROM was de machine weinig flexibel. Om uiteindelijk in de CP/M wereld mee te kunnen draaien heeft men een 6100 ontwikkeld. Deze staat ook in het Technisch Museum.

Op het moment dat IBM met zijn IBM PC kwam, was het voor de kleine bedrijven zaak om snel in te spelen op de specs van IBM. Dus na de 6100 computer moest er een nieuw en beter model komen met de mini floppy's en meer intern geheugen. De 6100 kon 3 x 64KB = 192K werkgeheugen bevatten. De 6500 moest nagenoeg 1MB kunnen bevatten.

Op het moment van de ontwikkeling van de 6500 gaat het financieel al bergafwaarts met Holborn. Deze machine moest de redding worden. Helaas zijn er geen geldschieters op tijd gevonden waardoor Holborn failliet is verklaart. Hans Polak heeft daarna Greenock opgericht. Greenock heeft een aantal van deze computers gebouwd en diverse 6100 van klanten naar 6500 omgebouwd. Hoe deze machines nu zijn omgebouwd is momenteel niet duidelijk. Het 6500 systeem zoals het in het museum staat is echter niets anders dan een 6100 met een ander jasje en 5.25" 1.2MB drives.

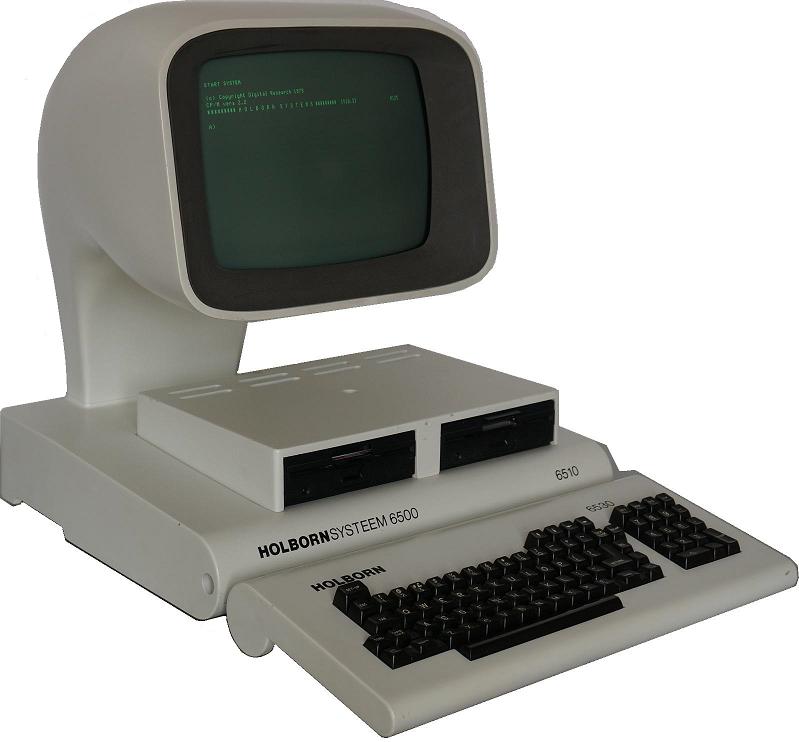

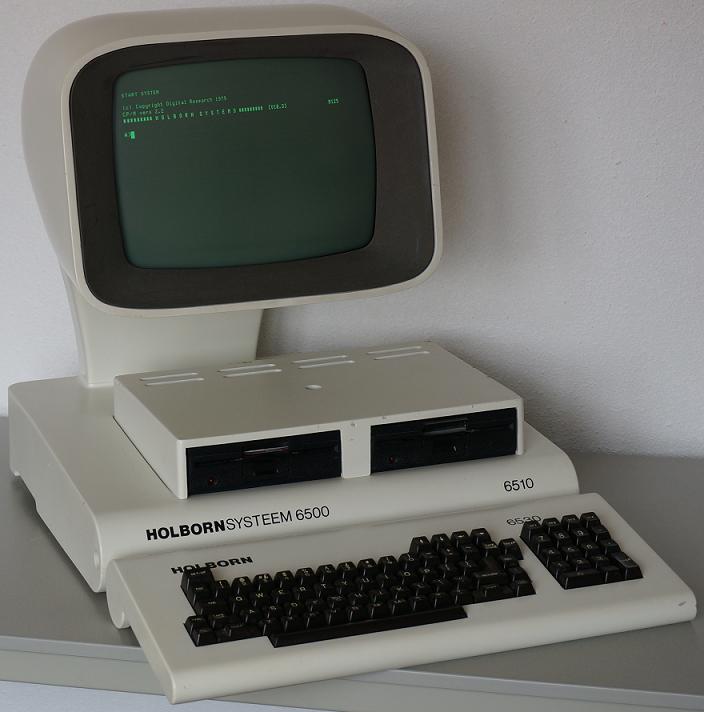

Dit is een Prototype Holborn 6500 uit eind 1982. Het laatste Holborn model wat er gemaakt is. Men heeft deze machine met 'mini' floppydrives uitgevoerd. De welbekende 5.25" drives.

De 80 track diskettes zijn echter met 77 tracks geformatteerd. Er is namelijk precies het digitale formaat aangehouden als dat van de 8" drives van de Holborn 6100. Verdere gegevens daarover zijn te vinden bij de Holborn 6100 computer.
Holborn 6500 01

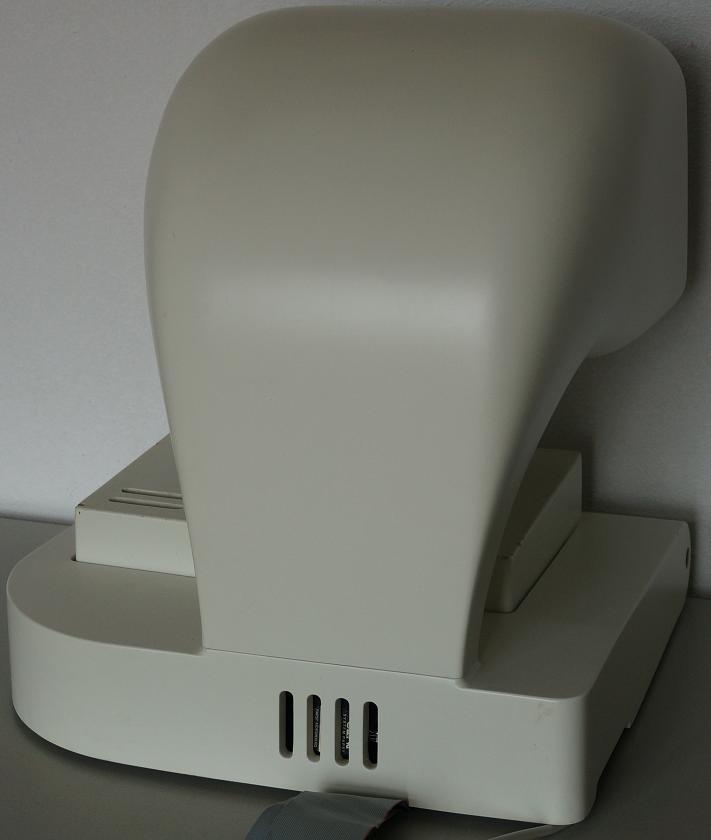

Holborn 6500 02 Holborn 6500 achterkant. In tegenstelling tot de 6100 heeft deze een ventilator aan de achterkant. Dit heeft te maken met de benodigde ruimte in de machine. Alles is zeer compact op elkaar gebouwd.

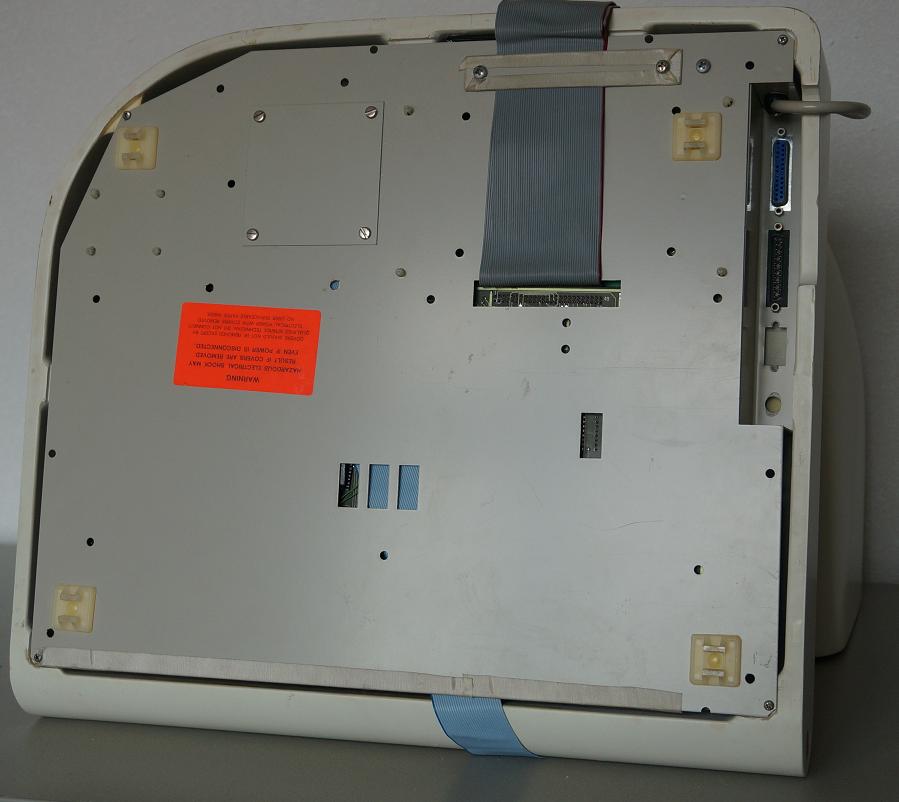

De onderkant is dezelfde plaat als die van een 6100. Hij is alleen ingekort. De machine is minder diep omdat het toetsenbord nu extern is uitgevoerd. Het 6100 ventilatorgat is afgedekt met een plaatje. De ventilator zit nu tenslotte aan de achterkant.

Detail zijn de tiewrap houders welke als pootjes zijn gebruikt.

Een ander detail is de niet geplaatste 9 polige D-connector. Deze past helaas niet met de kap er op. Wellicht heeft men deze weggelaten omdat de lichtpen (waar de stekker voor was) niet werd ondersteund onder CP/M.
Holborn 6500 03

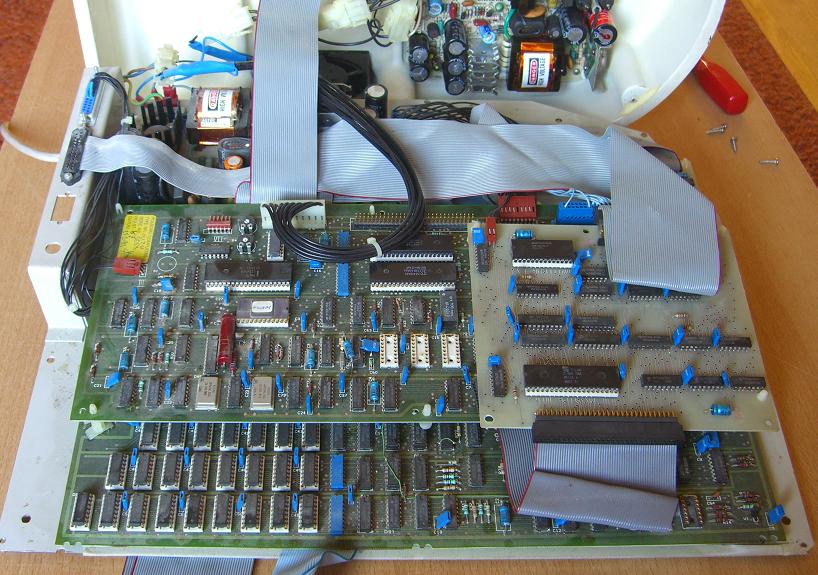

Holborn 6500 04 De machine zit vrij vol met elektronica. Onderop ligt het Z80 moeder bord. Daar bovenop ligt het terminal bord. En op de hoek van het terminal bord ligt de harddisk interface.

Linksachter ligt de voeding voor de computer. Rechts in de kap bevindt zich de voeding voor de floppydrives.
Er is onder de floppydrives een ventilator geplaatst. Vreemd genoeg is dit niet met een stoffilter uitgevoerd. Het is duidelijk te zien dat er in de kast is gezaagd om het één en ander op maat te krijgen.

Deze machine komt bij de hardware ontwikkelaar van Holborn vandaan en is één van de proto's is geweest.

Wellicht is het bij de productie exemplaren mooier gebouwd. Als iemand nog een dergelijke machine heeft zijn foto's of informatie zeer welkom.
Holborn 6500 05

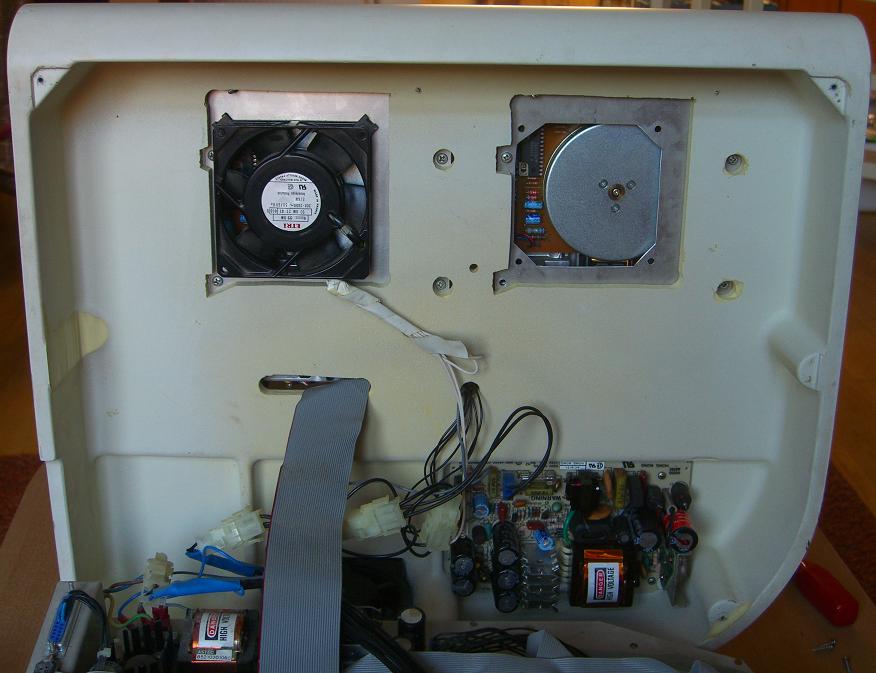

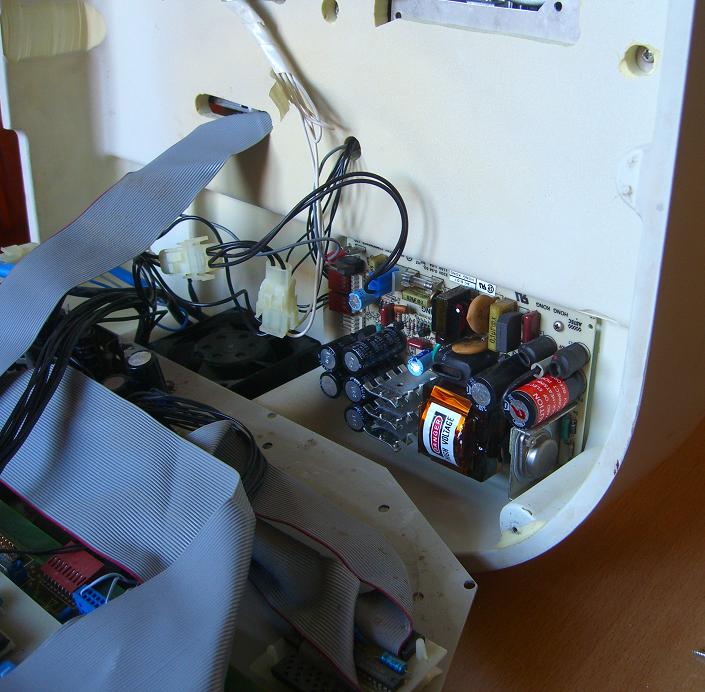

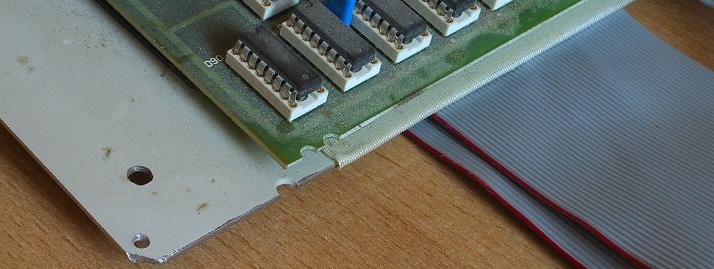

Holborn 6500 06 Duidelijk zichtbaar handwerk om de bodemplaat op maat te krijgen.
Het is echt maatwerk geweest in die jaren. Hier is de voeding voor de floppydrives te zien. Wat in de machine vooral opvalt is het gebrek aan veiligheid en EMC aandacht. De datakabels lopen gewoon langs de voedings PCB's heen. Niets is afgeschermd.

Er zal in de jaren veel veranderd zijn. Maar ook in die tijd zal de Kema hier niet achter hebben gestaan.
Holborn 6500 07

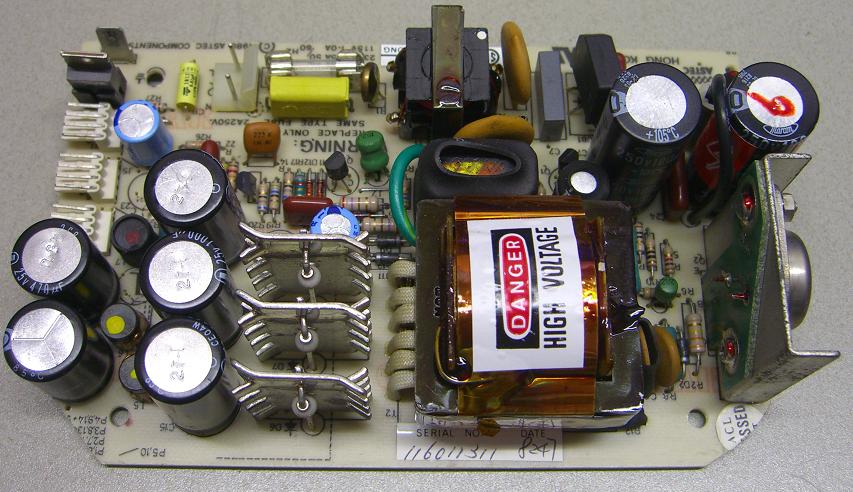

Holborn 6500 08 De voedingsprint van de floppydrives is op maat gemaakt voor de kast. Zoals eerder gemeld is er niets afgeschermd.

De transistor op de metalen plaat aan de rechter kant voert gewoon de gevaarlijke netspanning.

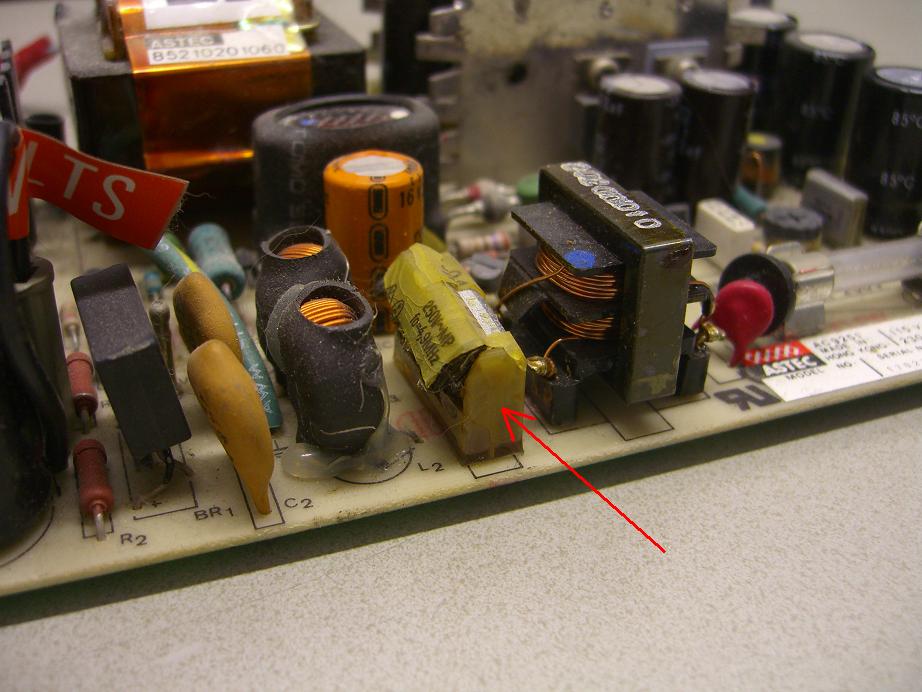

De Rifa netfiltercondensatoren zijn na jaren aan vervanging toe. Deze condensator is bij de ontwikkelaar al defect geraakt. Het is een veel voorkomend probleem in oude computers. Holborn 6500 09

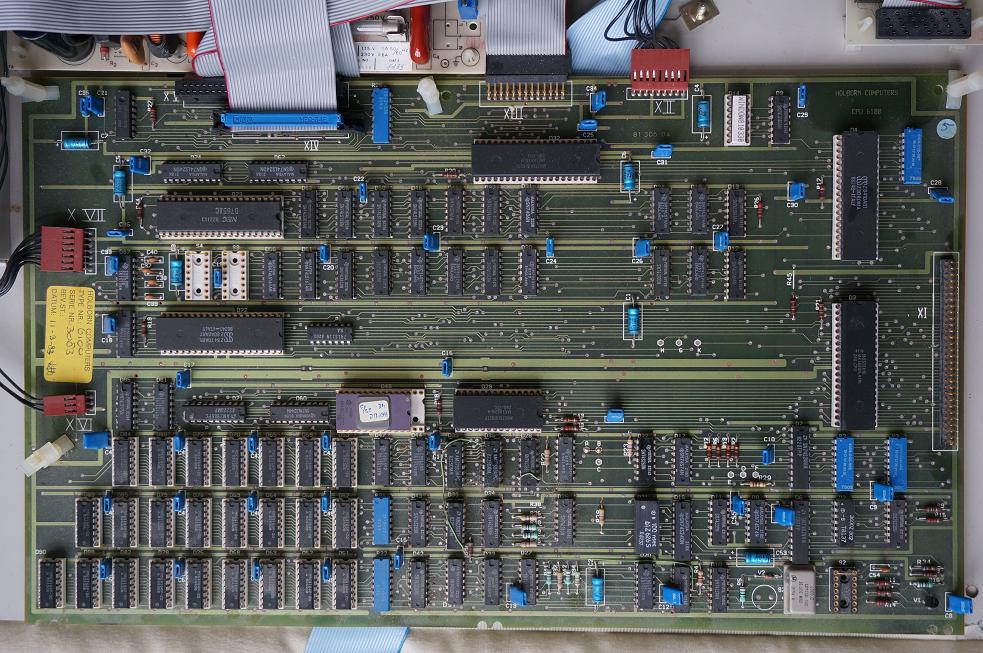

Het Holborn 6500 moederbord, identiek aan die van de 6100. De 5,25" floppy interface was dus ook al in de 6100 op de moederborden aanwezig. Bij deze 6500 is de 8" diskette bandkabel wel naar buiten uitgevoerd. Wellicht voor ontwikkeldoeleinden want 3 diskettestations (2 intern 1 extern) worden niet tegelijk ondersteund.
Holborn 6500 10

Het Holborn 6500 terminal bord. Ook weer identiek aan die van de 6100.
Holborn 6500 11

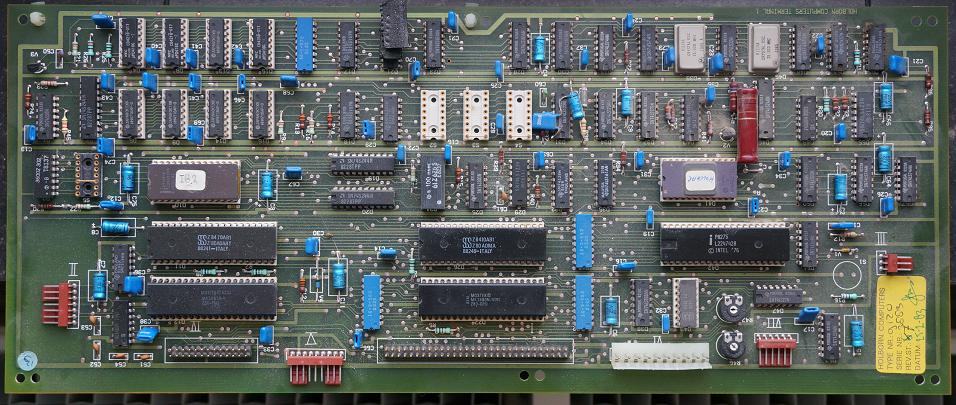

Holborn 6500 12 Dit is de HDI-2 harddisk interface voor de externe Xebec S1410 SASI naar MFM controller. De harddisk interface HDI-1 van de 6100 heeft een aantal modificaties. Deze zijn in dit exemplaar al in de print verwerkt. Technisch zijn de printen echter identiek.
De elektronica van het beeldscherm zit in het hoofd van de computer verwerkt. Het is, net als de voedingen, een ingekocht onderdeel.

Het is wel een gepruts om de beeldbuis er uit te halen.
Holborn 6500 13

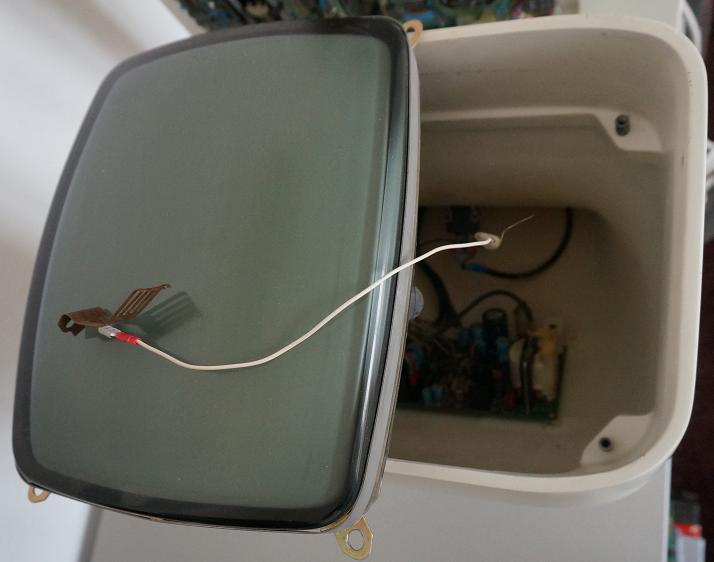

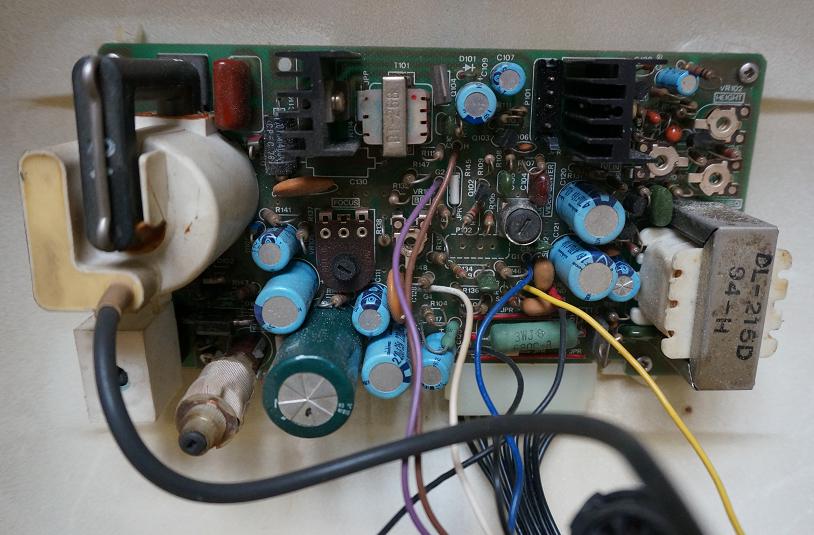

Holborn 6500 14 Alle scherm instellingen zitten op de printplaat zelf. Op de computer is voor de gebruiker helemaal niets in te stellen voor wat de beeldkwaliteit betreft. Geen sync, geen contrast of helderheid...

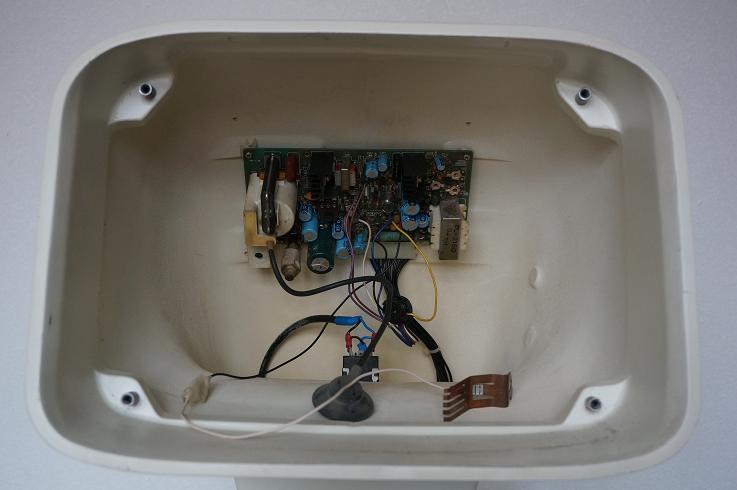

De printplaat van het beeldscherm zit in de nek van de monitorconstructie. Buitengewoon onhandig om te repareren. De beeldbuis moet er eerst uit om er goed bij te kunnen komen. Holborn 6500 15
Holborn 6500 16 Het Toshiba beeldbuisje.

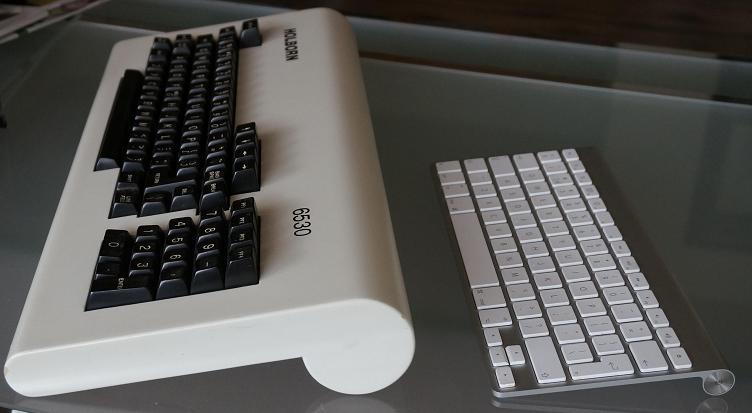

Apple heeft de naam om tegenwoordig 'design' apparatuur te verkopen. Het is daarom best leuk om te zien dat de vormgeving van zo'n Apple keyboard wel heel erg lijkt op de vormgeving van het Holborn 6500 keyboard. Holborn 6500 17

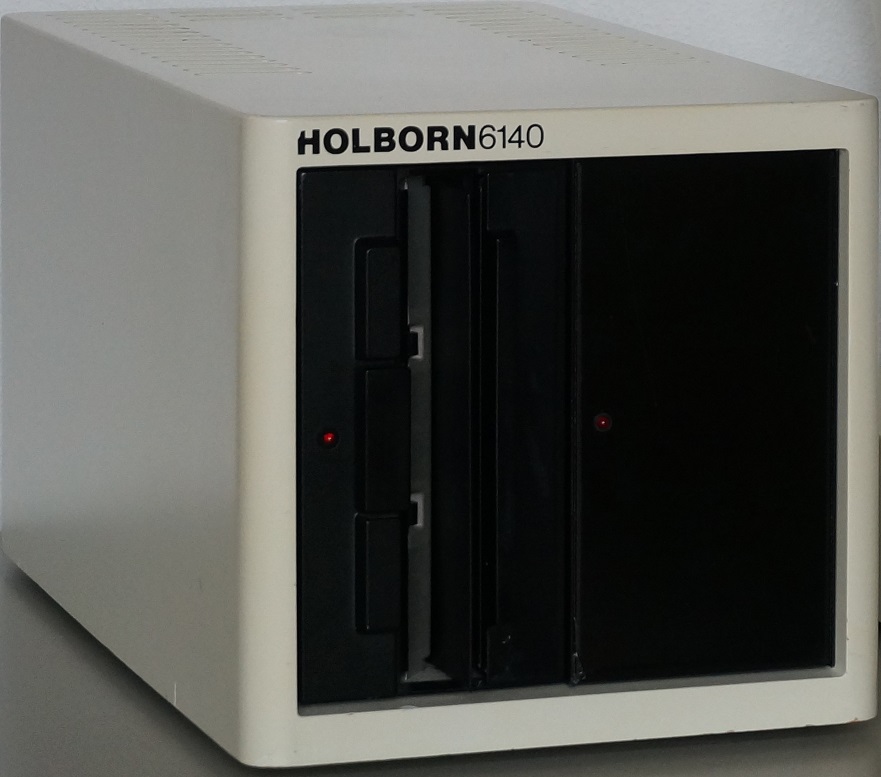

Holborn 6500 19 external disk unit Zoals eerder gemeld is de 6500 voorzien van een SASI harddisk interface. De kabel daarvoor is, net als de 8" floppy kabel, naar buiten uitgevoerd. Er kan een 6140 disk unit op aangesloten worden zoals we deze kennen van de 6100.

Helaas is een dergelijke externe unit niet bij de 6500 meegekomen. Voor de 6500 is de 8" floppy wellicht niet een te verwachten optie. Maar de externe harddisk wellicht wel. Voor nu is er een andere universele externe harddisk toegepast welke wel een Xebec S1410 SASI controller in zich heeft.

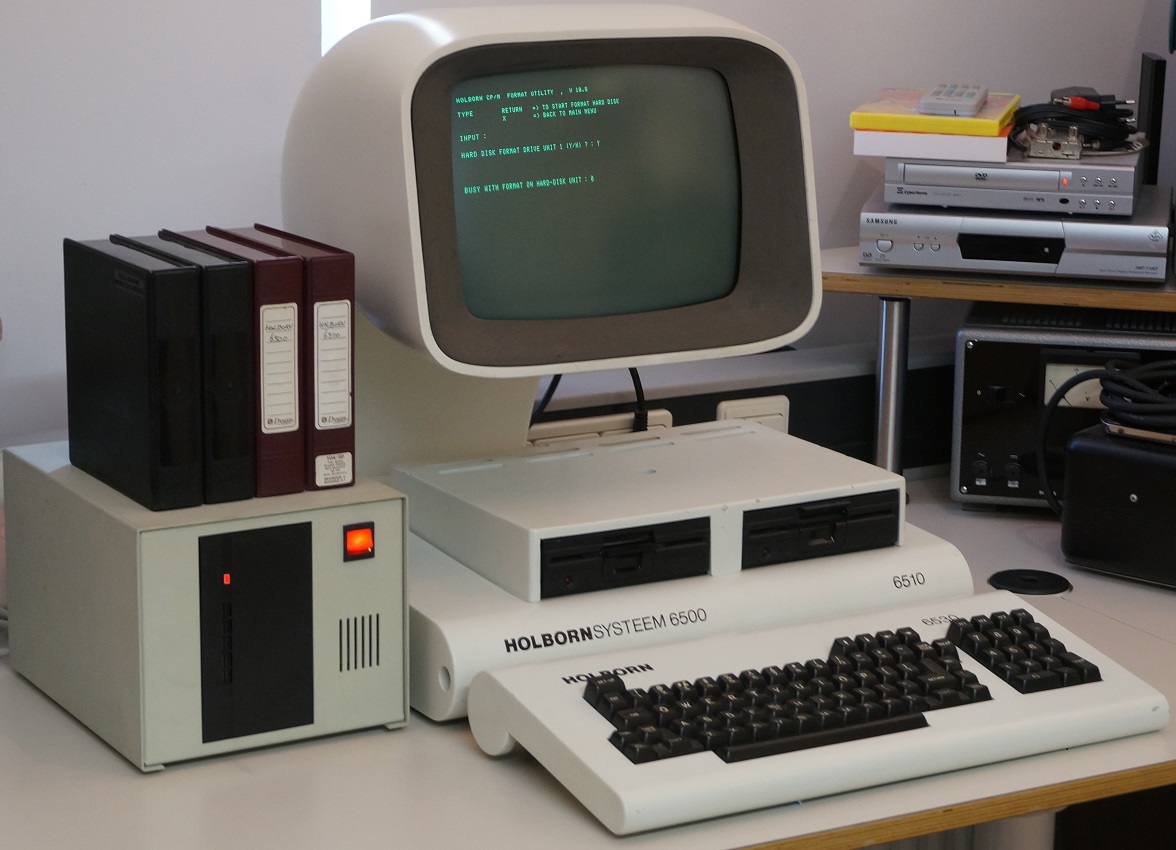

Hieronder kunt u de 6500 zien met de vervangende harddisk unit.
Holborn 6500 19 alternative external HD
Holborn dia 1 Er zijn wat kleuren dia's opgedoken welke voor de 6500 folders gemaakt zijn. De folder zelf is volledig in grijstinten gedrukt. De foto's zijn in de eigen werkomgeving met werknemers van Holborn gemaakt.

Vermoedelijk zijn het op dat moment nog geen werkende systemen geweest. Tussen het toetsenbord en systeem bevindt zich geen flatcable. En ook de kabeluitsparing links achter aan de onderkant is nog niet aanwezig. Ook staat de machine zonder pootjes vlak op het bureau.
En nog een dia. Opvallend zijn nog wel de foto's van de 9120 terminals welke op de achtergrond aan de muur hangen. Holborn dia 2

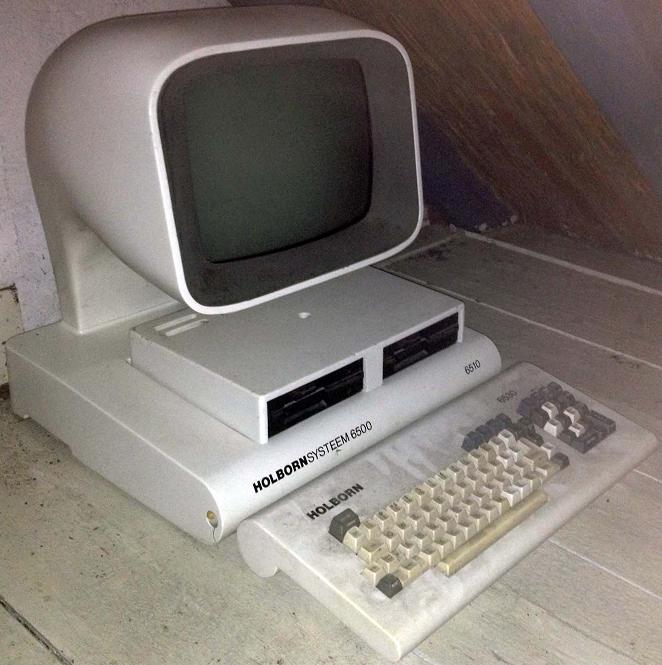

Holborn 6500 18 Dit is tot nu toe, voor zover bekent, de enige andere Holborn 6500 die nog bestaat. Één van de oprichters van Holborn heeft deze machine nog altijd in bezit. Een mooi aandenken aan lang vervlogen tijden.
