Philips TX400U De Erres KY311U (hier links) was de eerste TV welke Van der Heem in 1951 heeft uitgebracht. De ontwikkelingen stonden echter niet stil en de wens voor een vlakke rechthoekige beeldbuis werd groter en groter. De ronde beeldbuizen zoals deze van de Erres KY311U werden uitgefaseerd. Er kwamen zo nieuwe modellen op de markt. De eerste opvolger van de KY311U van Erres was de KY364U.



Hiernaast staat zo'n Erres KY364U afgebeeld. Het is een 10 kanalen toestel. Philips had in 1951 al een TX/TD1410U met een rechthoekige 36cm MW36-22 beeldbuis. Het toestel was echter onbetaalbaar. De betaalbaarheid kwam bij Philips met de 36cm beeld TX1422 in 1953.

Het was dan ook, voor Erres in 1953, het moment om in te stappen in de volgende generatie TV's.

De KY364U is ook weer voorzien van bepaalde specifieke Philips componenten. De 36cm MW36-44 beeldbuis, de lijntrafo en het afbuigjuk komen uit de Philips fabrieken. (En werden ook gebruikt in de Philips TX1422)
Television

De KY364 was duidelijk een voortzetting van de KY311U ontwikkelingen. Het bakelieten masker rondom de beeldbuis is identiek als die van de latere KY311U. (de eersten van de KY311U waren immers van hout) Verder is het luidsprekerrooster identiek aan dat van de KY311U.

Ook de kast is nagenoeg gelijk. Hij is 1,5cm lager dan de KY311U. (Daar komen we verderop nog op terug!)

Erres KY364U 10 Een deel van de bediening is naar een dieper weggewerkt bedieningspaneel gebracht. De functies zijn min of meer éénmalig door de gebruiker in te stellen. Het gaat daarbij om de horizontale én verticale synchronisatie, de helderheid en de klankregeling voor het geluid. Erres KY364U 11
Dit bedieningspaneel is erg makkelijk van binnenuit los te nemen. De servicevriendelijkheid is daarmee sterk verhoogt.

Television
De KY364U is net als de KY311U voorzien van een afneembare achterwand. Dit is handig voor servicedoeleinden.

Voor bepaalde reparaties bij de KY311U was het echter toch noodzakelijk om het gehele chassis uit te nemen. Bijvoorbeeld EY51 gelijkrichter op de lijntrafo te vervangen, of de lijntrafo zelf.

Bij de KY364U is de hoogspanningskooi helemaal tegen de achterwand geplaatst. De werkzaamheden aan de lijntrafo laten zich op deze manier erg makkelijk uit voeren.



Voor de meeste reparaties was het in die tijd gelukkig afdoende om de achterwand en/of onderkant los te nemen.

Hier is het binnenwerk van het toestel zichtbaar.

Linksonder ziet u de zwarte kooi welke de hoogspanningstrafo / lijntrafo bevat.
Erres KY364U 03
Erres KY364U 08

Dit is de lijntrafo welke gelijk is aan die van de Philips TX1422.

Ook de beeldbreedte regelaar is gelijk aan die van de Philips TX1422.

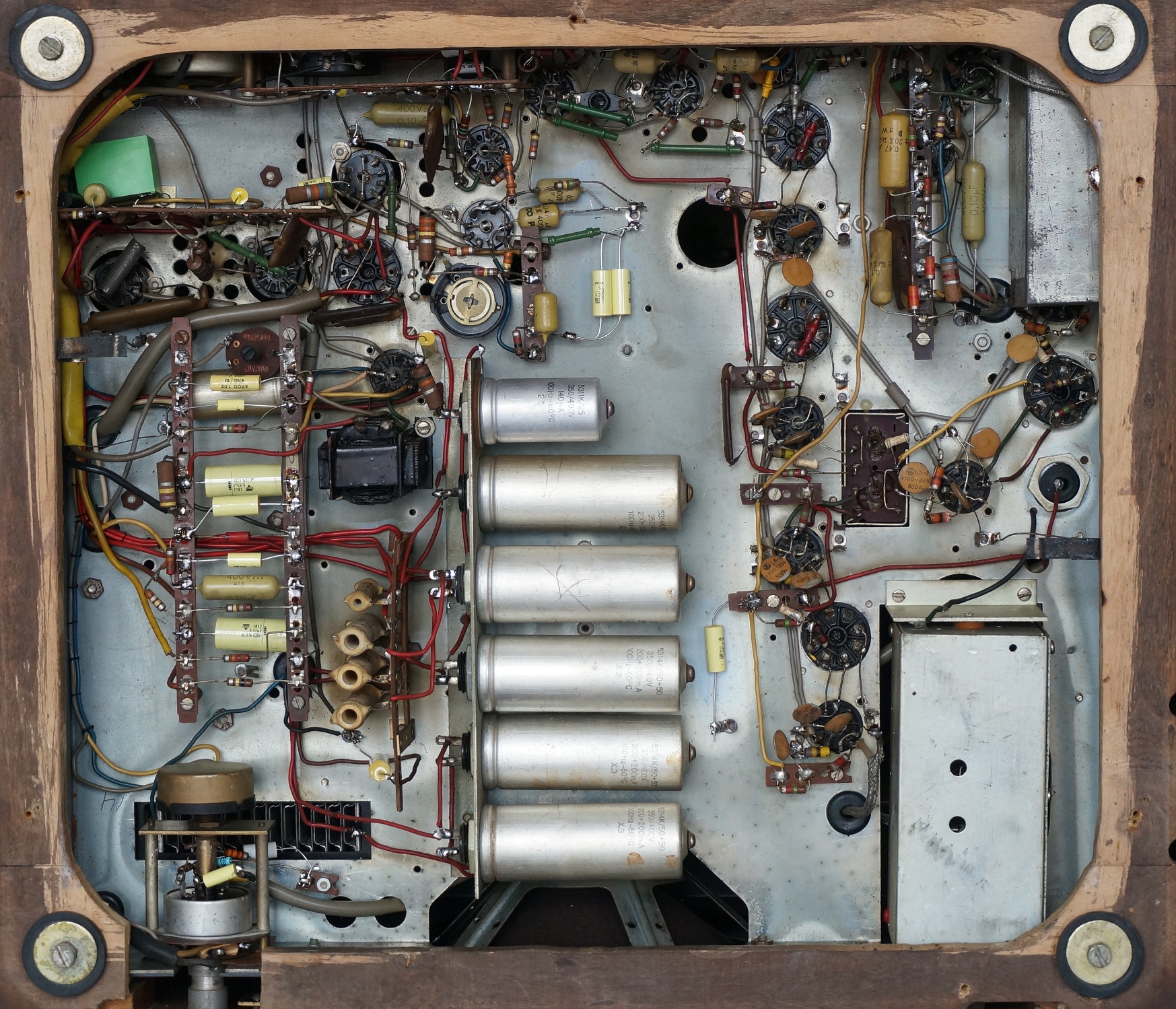

Waar Philips gaatjes in de bodemplaat maakte liet Erres ze in de KY311 weg. De hele bodem was gesloten. Bij de KY364U heeft men toch een aantal gaatjes geplaatst. Een aantal zit precies onder de selenium gelijkrichter. Dit was voor Erres op dat moment een nieuw component.
Erres KY364U 06 Erres KY364U 07


Hier is het uitgekastte chassis van het toestel te zien. Er is zo overal makkelijk bij te komen. De beeldbuis hangt met zijn hals in het afbuigjuk en de voorkant wordt vastgehouden met een metalen band welke met rubber strak om de beeldbuis wordt getrokken.

Het nadeel, van het chassis buiten de kast, is dat het slecht op de kant te zetten is om indien nodig ook componenten aan de onderkant te kunnen vervangen.

Het chassis is iets later ook in de KY431U gebruikt met een 43cm MW43-.. beeldbuis.
Erres KY364U 05 Erres KY364U 04

Erres KY364U 17 Links staat de buizenbezetting van het toestel.

En hieronder is het binnenwerk van de 10 kanaals zenderkiezer te zien. Erres KY364U 09

Hier onder een kleine demonstratie van de spelende Erres KY364U.





Maar Erres zou Erres niet zijn als er verder niets bijzonders te vertellen valt...

Het eerste exemplaar van de KY364U welke ooit in het museum terecht kwam was in bedroevende staat. Het chassis was eigenlijk verprutst en de kast was deels overgekwast met iets dat op lak had moeten lijken...

Toch waren er wat interessante dingen welke opvielen aan de kast! De kast was namelijk 1,5cm te hoog, of zoals u wilt, de achterwand was 1,5cm te laag. (zie rechter foto) De kast was in de fabriek namelijk voor een KY311U gemaakt. De gaten waren al voor de potmeters in de kast aanwezig. De foto hier links onder laat deze gaten zien. Twee van de drie opgevulde gaten op de foto zitten verborgen achter het aluminiumfolie. Het folie is iets ingedeukt waardoor dit zichtbaar is. Aan de andere kant was precies hetzelfde aan de hand. Deze 6 gaten in de kast zijn in de fabriek opgevuld en de kast is opnieuw gefineerd.

Vermoedelijk heeft Erres een serie oude kasten op willen maken óf het is één van de proto's geweest welke van dermate kwaliteit was dat deze verkocht kon worden.
Erres KY364U 13 Erres KY364U 14


Het overgeschilderde toestel was wel duidelijk van eerdere datum dan het toestel wat hierboven is besproken. De kast zelf was dan ook voorzien van tekst bedrukking. (foto links) Op de rechter foto is het nieuwere opgelegde merk te zien welke strakker van vormgeving is.
Erres KY364U 15 Erres KY364U 16


En ja, voor welk land was de KY364U nu eigenlijk bedoeld? Onder de schijf van de kanalenkiezer is kanaal 1, 2, 3, 4 en 5 te zien. Er is een plaatje overheen geplakt voor de 10 kanalen in Nederland.

En ook rechts is de tekst contrast als contrasto geschreven. Mogelijk was het toestel dan voor de Italiaanse markt bedoelt.
Erres KY364U 12



Erres blijft verrassen...
